無關設備

回轉烘干機

技術規格：

應用范圍：

在線訂購 銷售熱線:18939509384

突出優勢：

工作原理：

最新發貨：

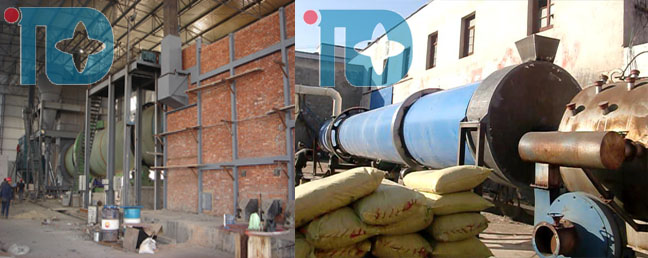

工程案例：

尼日利亞250T活性石灰生產線

2016年尼日利亞大型建材公司與泰達簽訂了年產8萬噸高活性氧化鈣生產線設備合同
，設備主要包括煅燒工段的石灰回轉窯
、煤磨
、袋式收塵器等
，經客戶驗收后十分滿意
，安裝過后
，設備在客戶現場運行平穩
。

原料: 石灰石
產量：250t/d
土耳其100TPD海綿鐵煅燒窯

客戶經過探訪和溝通交流對泰達技術部門為客戶量身打造的配置以及泰達的實力所打動，很快簽訂了一整套產量100噸每天的海綿鐵煅燒設備，目前設備在客戶處已經完成安裝調試運行
。

原料: 海綿鐵
產量：100t/d

技術參數：

應用物料：

一

、回轉轉筒烘干機用途
轉筒烘干機(回轉烘干機)簡稱烘干機是一種處理大量物料的干燥器。由于運轉可靠

、操作彈性大

、適應性強、處理量大

，廣泛使用于冶金

、建材、食品

、輕工

、化工、煤炭

、醫藥礦產業中

。回轉轉筒干燥器一般適應于顆粒狀物料

，也可用于部分摻入物料的辦法干燥粘狀膏狀物料或含水量較高的物料

。他的優點是生產能力大、適用范圍廣

、流量阻力小

、操作上允許波動范圍較大、操作方便等

。常用于烘干機沙子

、礦粉、煤泥

、雞糞

、牛糞等。
二

、轉筒式烘干機結構與原理
1

、結構圖：回轉轉筒烘干機由1、筒體

；2

、前輥圈；3

、后輥圈

；4、齒輪

；5

、擋輥；6

、拖輥；7

、小齒輪；8

、出料部分

；9；揚板

；10

、減速機；11

、電機；12

、熱風道

，13、進料溜槽

；14

、爐體等部分組成,另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機

、皮帶輸送機

、定量給料機、旋風除塵器

、引風機等

。
2、回轉式轉筒烘干機工作原理：
干燥的濕物料由皮帶輸送機或斗式提升機送到料斗

，然后經料斗的加料機通過加料管道進入加料端

。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內

。轉筒烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒

。物料從較高一端加入，載熱體由低端進入

，與物料成逆流接觸

，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端

。濕物料在筒體內向前移動過程中

，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍?div id="d48novz" class="flower left">

，然后在出料端?jīng)皮帶機或螺旋輸送機送出

。在筒體內壁上裝有抄板

，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大

，以提高干燥速率并促進物料前進

。載熱體一般分為熱空氣、煙道氣等

。載熱體經回轉轉筒烘干機以后

，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量

，還應經過袋式除塵器或濕法除塵器后再放排放

。
三、轉筒回轉烘干機技術數據

型號(mm)	傾斜度(%)	轉速(r/min)	進氣溫(℃)	功率	生產能力(t/h)	重量	備注
Φ600×6000	3-5	3-8	≤700	3	0.5-1.5	2.9
Φ800×8000	3-5	3-8	≤700	4	0.8-2.0	3.5
Φ800×10000	3-5	3-8	≤700	4	0.8-2.5	4.5
Φ1000×10000	3-5	3-8	≤700	5.5	1.0-3.5	5.6
Φ1200×10000	3-5	3-8	≤700	7.5	1.8-5	14
Φ1200×12000	3-5	3-8	≤700	11	2-6	14.8
Φ1500×12000	3-5	2-6	≤800	15	3.5-9	17.8
Φ1800×12000	3-5	2-6	≤800	18.5	6-12	25
Φ2000×18000	3-5	1.5-6	≤800	18.5	7-15	36
Φ2200×18000	3-5	1.5-6	≤800	22	10-18	53.8
Φ2400×20000	3-5	1.5-5	≤800	37	18-30	62
Φ3000×20000	3-5	1.5-5	≤800	55	25-35	78
Φ3000×25000	3-5	1.5-5	≤800	75	32-40	87.5
