配套設備

豎式預熱器

技術規格：

豎式預熱器與回轉窯配套使用

，如活性石灰或白云石

。用于預熱耐火原料的豎式預熱裝置

。它具有結構合理

，熱效率及自動化水平高的特點

，但不能充分利用碎料(要求進料顆粒18～50mm)及不適宜熱穩定性差的原料

。

應用范圍：豎式預熱器已經成為水泥生產線中一個重要的設備與管理工作，預熱器的質量與管理操作直接關系到水泥煅燒的品質

、效率

、成本等。

在線訂購銷售熱線:18939509384

突出優勢：

環保節能自動化程度高

泰達回轉窯配套豎式預熱器具有環保

、節能

、機械化

、自動化程度較高。

技術先進

，能耗低

泰達豎式預熱器采用了新型現代技術

，能充分利用廉價能源，特別是利用原來對環境有污染

。

原料適應性強

，維修方便

泰達豎式預熱器生產線的原料、燃料適應性強

，維修簡便

、能耗低等優勢。

運行穩定產量高

泰達豎式預熱器采用先進密封技術及裝置

，具有運行穩定

、產量高等顯著特點。

工作原理：

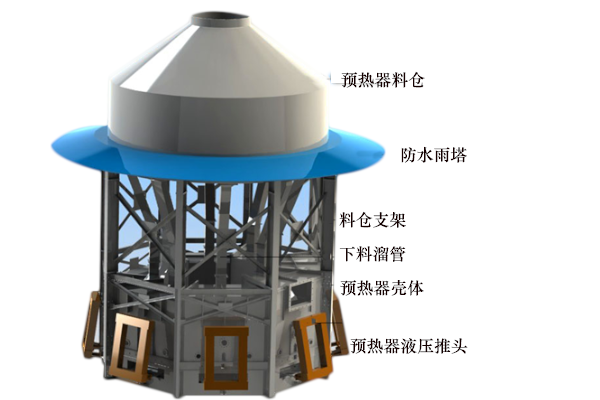

豎式預熱器系統主要由上部供料系統

、預熱器本體

、推料裝置、液壓系統

、下部加料室

、框架等六大部分組成。

、上部供料系統：主要包括上部料倉

、下料管，下料方式及結構可以保證在向預熱器本體內給料時實現安全密閉

，這樣外界的冷空氣不能進入到預熱器內

，并且供料可以借助棒條閥實現連續或間斷給料。

、預熱器本體：它是保證物料預熱到900攝氏度左右的最重要部分

，它是由預熱室、懸掛裝置及耐火磚襯（該項不屬于設備設計制造范圍）等部分構成

。該部分的結
構大部分是金屬構件

，部分材料根據需要選用了耐熱鋼，耐熱鋼能在1000~1100攝氏度高溫下工作

。另外

，耐火磚襯結構設計新穎、密封性好

，能保證物料
在預熱器內均勻預熱并達到預熱溫度

。

3、推料裝置：主要包括推頭

、框架和連桿等部分

，推頭采用耐熱鋼鑄造或焊接而成，能承受高溫

，借助電控和液壓系統

，各個液壓推桿能按自動控制程序?qū)崿F(xiàn)順次推料。

、液壓系統：主要包括油箱

、油泵、電機

、電磁閥

、液壓油管等，他的主要作用是控制推料裝置

，完成推料動作

。

5、下部加料室：主要包括溜管

、加料室主體

、加料溜嘴等，它的主要作用是將預熱后的物料導入回轉窯內煅燒

。

、框架：它主要包括立柱、圈梁等

，主要作用是承載預熱器的上部結構

。

回轉窯配套豎式預熱器

物料由豎式預熱器頂部料倉經下料溜管導入本體預熱室內，同時在窯尾引風機的作用下將回轉窯煅燒所產生的高溫?zé)煔庖筋A(yù)熱器內部

，高溫?zé)煔獯┻^物料層時

，與其發生熱交換，將物料預熱至800℃以上

，再由多個液壓缸所帶動的耐熱鋼推頭依次將預熱好的物料推出

，每個耐熱鋼推頭采用單獨的液壓缸控制，并且根據工藝需要

，可通過PLC控制系統調節推頭之間的間隔時間預熱后的物料經下料溜槽和轉運溜槽進入回轉窯尾部進行煅燒

。

最新發貨：

工程案例：

尼日利亞250T活性石灰生產線

2016年尼日利亞大型建材公司與泰達簽訂了年產8萬噸高活性氧化鈣生產線設備合同，設備主要包括煅燒工段的石灰回轉窯
、煤磨
、袋式收塵器等，經客戶驗收后十分滿意
，安裝過后
，設備在客戶現場運行平穩。

原料: 石灰石
產量：250t/d
土耳其100TPD海綿鐵煅燒窯

客戶經過探訪和溝通交流對泰達技術部門為客戶量身打造的配置以及泰達的實力所打動
，很快簽訂了一整套產量100噸每天的海綿鐵煅燒設備
，目前設備在客戶處已經完成安裝調試運行
。

原料: 海綿鐵
產量：100t/d
