大型回轉窯

回轉窯

技術規格：

回轉窯的主要功能就是煅燒

，所以它又稱煅燒窯，回轉窯被廣泛的應用在冶金

、機械

、建材、礦山等領域

，它可以對各種金屬礦

、非金屬礦、有色金屬以及黑色金屬進行煅燒作業

，因此它的應用范圍相當廣泛

。泰達提供的各種回轉窯具備性能優良、功能多

、特點突出的優點

。

應用范圍：應用范圍：主要用于建材、化工

、耐火材料

、環保、冶金

、鋼鐵

、有色金屬、新材料等許多生產行業中

。

在線訂購 銷售熱線:18939509384

突出優勢：

、優化設計的煅燒工作原理，使泰達新型回轉窯高產

、高效

，工作效率相應提高，生產能力是上一代回轉窯設備的1.5倍

。

、泰達生產的回轉窯自動化程度較高，運行平穩

，工作狀態穩定

，此舉降低了用戶的操作使用難度。

、選用日本

、瑞典

、美國等國際耐磨損、耐高溫材料打造核心部件

，使的回轉窯的質量更加有保障

，獲得大量用戶的滿意和認可。

工作原理：

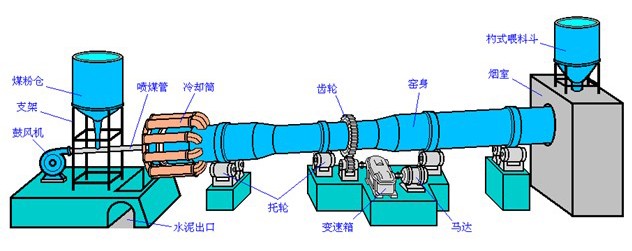

回轉窯的主體結構大致包括三大方面：

1.窯殼

，也就是我們常說的回轉窯的主體部分

，從外面就可以看到。

2.胎環

，也是回轉窯的重要組成部分

，從外體也能觀察到，主要是用于固定支撐回轉窯窯殼

。

3.止推滾輪

，止推滾輪就是限制回轉窯（旋窯）吃下或吃上時的極限開關，因?yàn)橹С譂L輪要比窯胎寬一些

，為使托輪與輪帶能夠上下移動

，磨損均勻，在胎環的端面設有止推滾輪

。

回轉窯的工作流程：

物料通過窯尾溜槽喂入回轉窯內

。由于筒體的傾斜和緩慢地回轉，物料一面沿圓周滾動

，一面沿軸向由窯尾向窯頭運動

。物料在窯內經過預熱、分解

、燒成等過程

，煅燒成稍后產品，然后從窯頭裝置的下部進入冷卻機

。燃料是由窯頭的燃?xì)饣蛎悍弁ㄟ^(guò)燃燒器噴入回轉窯內進行燃燒

，熱量以火焰的輻射、熱氣對流等方式傳給物料

。熱量加熱物料

，使物料煅燒成成品。

最新發貨：

工程案例：

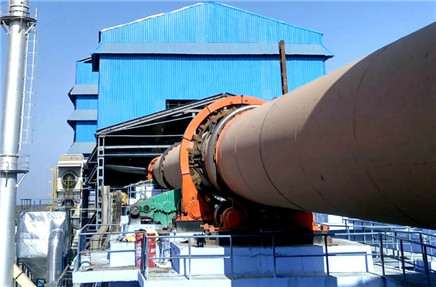

尼日利亞250T活性石灰生產線

2016年尼日利亞大型建材公司與泰達簽訂了年產8萬噸高活性氧化鈣生產線設備合同
，設備主要包括煅燒工段的石灰回轉窯
、煤磨、袋式收塵器等
，經客戶驗收后十分滿意
，安裝過后，設備在客戶現場運行平穩。

原料: 石灰石
產量：250t/d
土耳其100TPD海綿鐵煅燒窯

客戶經過探訪和溝通交流對泰達技術部門為客戶量身打造的配置以及泰達的實力所打動
，很快簽訂了一整套產量100噸每天的海綿鐵煅燒設備
，目前設備在客戶處已經完成安裝調試運行。

原料: 海綿鐵
產量：100t/d

技術參數：

規格	回轉窯尺寸					電機功率	總重
規格	直徑	長度	傾斜度(%)	產量(t/h)	轉速(r/min)	電機功率	總重
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37
Φ2.5×54	2.5	54	3.5	204	0.48-1.45	55	196.29
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5
Φ2.8×44	2.8	44	3.5	400	0.437-2.18	55	201.58
Φ3.0×45	3	45	3.5	500	0.5-2.47	75	210.94
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237
Φ3.0×60	3	60	3.5	300	0.3-2	100	310
Φ3.2×50	3.2	50	4	1000	0.6-3	125	278
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419
Φ4.0×56	4	56	4	2300	0.41-4.07	315	456
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510
Φ4.2×60	4.2	60	4	2750	0.4-3.98	375	633
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899
Φ5.0×74	5	74	4	6000	0.35-4	710	944
Φ5.6×87	5.6	87	4	8000	Max4.23	800	1265
Φ6.0×95	6	95	4	10000	Max5	950×2	1659
